38译码器

时间:2019-04-18 10:57:00编辑:刘牛来源:曲谱自学网

知识点:38译码器收集:瞿收霉 编辑:桂花
本知识点包括:1、38译码器在单片机系统中的作用是什么? 2、求vhdl写的38译码器代码。 3、如何用双2-4线译码器转换为3-8线译码器?电路图怎么... 4、一道题 关于38译码器 74LS138实现逻辑函数的题 5、BCD译码器与38译码器有什么区别? 。


《38译码器》相关知识

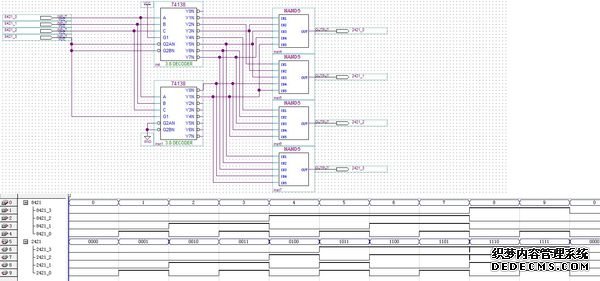

见下图

知识拓展:

1: 8421码中的8421是什么意思?表示一位十进制数的二进制码的每一位有确定的权一般用8421码,其四个二进制码的权从高到低分别为8,4,2,1.这是书上的解释,我告你不清楚“其四个二进制码的权从高


知识要点归纳:

8421是最常用的二进制码,叫这个是因为四位8421码时,从左到右每个"1"代表的十进制数分别是"8"、"4"、"2"、"1"

如下:

"1000" 为十进制 "8"

"0100" 为十进制 "4"

"0010" 为十进制 "2"

"0001" 为十进制 "1"

5421码与此相同,每位一代表的是十进制的"5"、"4"、"2"、"1"

即:

"1000" 为十进制 "5"

"0100" 为十进制 "4"

"0010" 为十进制 "2"

"0001" 为十进制 "1"

5421码一大特点可以直接按权求对应的十进制数.

比如1011转十进制,可以按"1x5+0x4+1x2+1x1"求.

8421码就必须乘方才行.

猜你喜欢:

1:38译码器在单片机系统中的作用是什么?

提示:这个根据三--八译码器功能和你设计的单片机系统功能需要而定。 一般当外围芯片较多时 ,单片机的IO口不能提供如此多的片选信号时,用三八译码器即可以只用3个I/O口 分配 8 个片选信号给 8 个外围芯片,从而对外围芯片进行分时的读写操作! 希望...

2:求vhdl写的38译码器代码。

提示:library IEEE; use IEEE.STD_LOGIC_1164.ALL; entity trans38 is port( A:in std_logic_vector(2 downto 0); EN:in std_logic; Y:out std_logic_vector(7 downto 0) ); end trans38; architecture dec_behave of trans38 is signal sel:std_logi...

3:如何用双2-4线译码器转换为3-8线译码器?电路图怎么...

提示:双2-4线译码器转换为3-8线译码器的电路原理图如下: 所需要的器件为2片2-4线译码器(74139系列)和1个非门。 其中z是最低位。x是最高位。 原理如下: 当x为0时,上边的译码器打开,下边的译码器输出高阻抗。译码输出低4位(yz组合)。 当x为1时...

4:一道题 关于38译码器 74LS138实现逻辑函数的题

提示:F=∑m(3,5,6,7)=m3+m5+m6+m7= (m3'*m5'*m6'*m7')'

5:BCD译码器与38译码器有什么区别?

提示:BCD译码器与38译码器主要区别是38译码器输入量是十进制数字,而BCD译码器输入量是BCD码;其输出都是输入量的译码结果; 译码是编码的逆过程,在编码时,每一种二进制代码,都赋予了特定的含义,即都表示了一个确定的信号或者对象。把代码状态的...
