串联电路和并联电路有什么区别么

串联电路和并联电路是什么意思呢...

串联电路和并联电路是什么意思呢

1、通路不通。

串联电路的只有一条电流的通路；并联电路有两条以上电流的通路；

2、断电后影响不同。

串联电路中任意一处断开，则整个电路不能工作，即“牵一发而动全身”。

并联电路的干路的开关控制整个电路，支路的开关只控制该支路；各支路互不影响，即某支路断开不影响其他支路的工作。

3、电压计算方法不同。

串联电路两端的总电压等于各用电器两端电压之和，即：U=U1+U2。

1、并联电路中各支路的电压都相等，并且等于电源电压。U=U1=U2。

扩展资料

串并联电路的相同点：

1、不论是串联电路还是并联电路，电路消耗的总电能等于各用电器消耗的电能之和。W=W1+W2。

2、不论是串联电路还是并联电路，电路的总电功率等于各个电器消耗电功率之和。P=P1+P2。

3、不论是串联电路还是并联电路电路产生的总电热等与各种用电器产生电热之和。Q=Q1+Q2。

参考资料：百度百科-串并联电路

串联电路和并联电路怎么接线？

串联电路：几个电路元件沿着单一路径首位互相连接，每个节点最多只连接两个元件，此种连接方式称为串联。以串联方式连接的电路称为串联电路。

并联电路：是两个个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式，即并联电路。

两者如何区分：

1、串联电路：把元件逐个顺次连接起来组成的电路。例如：节日里的小彩灯。 在串联电路中，闭合开关，两只灯泡同时发光，断开开关两只灯泡都熄灭，说明串联电路中的开关可以控制所有的用电器。

2、并联电路：把元件并列地连接起来组成的电路，例如：家庭中各种用电器的连接。 在并联电路中，干路上的开关闭合，各支路上的开关闭合，灯泡才会发光，干路上的开关断开，各支路上的开关都闭合，灯泡不会发光，说明干路上的开关可以控制整个电路，支路上的开关只能控制本支路。

扩展资料：

串联分压，并联分流原理：在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压，故串联电阻分压。

在并联电路中，各电阻两端的电压相等，各电阻上的电流之和等于总电流（干路电流）。可知每个电阻上的电流小于总电流（干路电流），故并联电阻分流。 电阻的串并联就好像水流，串联只有一条道路，电阻越大，流的越慢，并联的支路越多，电流越大。

参考资料来源：百度百科-串联电路

参考资料来源：百度百科-并联电路

电流的计算方法（串联和并联，详细点）

串联电路中：U=U1+U2，I=I1=I2

并联电路中：U=U1=U2，I=I1+I2

以上公式中：U是电压，I是电流。

电流的方向与正电荷在电路中移动的方向相同。实际上并不是正电荷移动，而是负电荷移动。电子流是电子（负电荷)在电路中的移动，其方向为电流的反向。电流强度可以用公式表达为：

其中，Q为电量（单位是库仑），t为时间（单位是秒）。

（1A=1C/s）

(部分电路欧姆定律）或I=E(电动势)/(R[外]+r[内]) 或I=E/(R+Rg[检测器电阻]+r)(闭合电路欧姆定律）

在电路中如果正负离子同时移动形成电流，那么Q为两种电荷的电量和。

扩展资料：

串联电路（n个用电器串联）：

电流：I总=I1=I2....=In （串联电路中，电路各部分的电流相等）

电压：U总=U1+U2....+Un (总电压等于各部分电压之和）

电阻：R总=R1+R2....+Rn（总电阻等于各部分电阻之和）

并联电路（n个用电器并联）：

电流：I总=I1+I2....+In（并联电路中，干路电流等于各支路电流之和）

电压：U总=U1=U2....=Un（各支路两端电压相等并等于电源电压)

电阻：1/R总=1/R1+1/R2....+1/Rn（总电阻倒数等于各部分电阻倒数之和）。当2个用电器并联时，有以下推导公式：R总=R1R1/（R1+R2）

电阻公式推导方法：

（1）串联：由U总=U1+U2....+Un，得到I总R总=I1R1+I2R2....+InRn

因为串联电路各部分电流相等，即I总=I1=I2....=In，所以得到：

R总=R1+R2....+Rn（例如一个3Ω的电阻和一个6Ω的电阻串联，其串联的总电阻为9Ω）

（2）并联：由I总=I1+I2....+In，得到U总/R总=U1/R1+U2/R2....+Un/Rn

因为并联电路各部分电压等于总电压，即U总=U1=U2....=Un，所以得到：

1/R总=1/R1+1/R2....+1/Rn（例如一个3Ω的电阻和一个6Ω的电阻并联，其并联的总电阻为2Ω）

对于只有两个电阻并联的部分来说，可以继续推导出以下公式：

由1/R总=1/R1+1/R2....+1/Rn可知：1/R总=1/R1+1/R2=R2/R1R2+R1/R1R2=（R1+R2）/R1R2

所以R总=R1R1/（R1+R2）

由上面的公式还可以得到一个结论：串联的总电阻大于其任意一分电阻，并联的总电阻小于其任意一分电阻。

最直观的区别是这两种连接方式的电池所表现的不同特点，四节电池串联起来有6V，而并联则仍然只有1.5V。

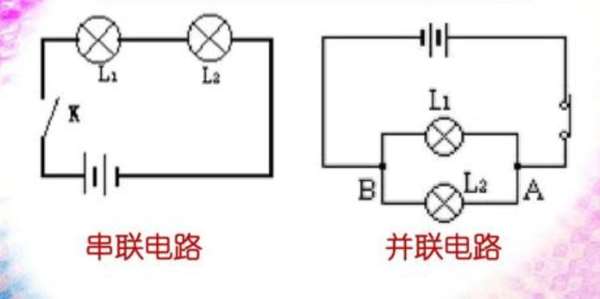

1.串联电路：把元件逐个顺次连接起来组成的电路。如图，特点是：流过一个元件的电流同时也流过另一个。例如：节日里的小彩灯。 在串联电路中，闭合开关，两只灯泡同时发光，断开开关两只灯泡都熄灭，说明串联电路中的开关可以控制所有的用电器。

2.并联电路：把元件并列地连接起来组成的电路，如图，特点是：干路的电流在分支处分两部分，分别流过两个支路中的各个元件。

例如：家庭中各种用电器的连接。 在并联电路中，干路上的开关闭合，各支路上的开关闭合，灯泡才会发光，干路上的开关断开，各支路上的开关都闭合，灯泡不会发光，说明干路上的开关可以控制整个电路，支路上的开关只能控制本支路。

3.串联电路和并联电路的特点： 在串联电路中，由于电流的路径只有一条，所以，从电源正极流出的电流将依次逐个流过各个用电器，最后回到电源负极。

因此在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成断路，电路就会无电流，所有用电器都将停止工作，所以在串联电路中，各几个用电器互相牵连，要么全工作，要么全部停止工作。

在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。由此可见，在并联电路中，各个支路之间互不牵连。

串联分压，并联分流。

原理：在串联电路中，各电阻上的电流相等，各电阻两端的电压之和等于电路总电压。可知每个电阻上的电压小于电路总电压，故串联电阻分压。

在并联电路中，各电阻两端的电压相等，各电阻上的电流之和等于总电流（干路电流）。可知每个电阻上的电流小于总电流（干路电流），故并联电阻分流。 电阻的串并联就好像水流，串联只有一条道路，电阻越大，流的越慢，并联的支路越多，电流越大。

造成触电伤亡的主要因素一般有以下几方面：

1．通过人体电流的大小。根据电击事故分析得出：当工频电流为0．5～1mA时，人就有手指、手腕麻或痛的感觉；当电流增至8～10mA时，针刺感、疼痛感增强发生痉挛而抓紧带电体，但终能摆脱带电体。

当接触电流达到20～30mA时，会使人迅速麻痹不能摆脱带电体，而且血压升高，呼吸困难；电流为50mA时，就会使人呼吸麻痹，心脏开始颤动，数秒钟后就可致命。通过人体电流越大，人体生理反应越强烈，病理状态越严重，致命的时间就越短。

2．通电时间的长短。电流通过人体的时间越长后果越严重。这是因为时间越长，人体的电阻就会降低，电流就会增大。同时，人的心脏每收缩、扩张一次，中间有0．1s的时间间隙期。在这个间隙期内，人体对电流作用最敏感。所以，触电时间越长，与这个间隙期重合的次数就越多，从而造成的危险也就越大。

3．电流通过人体的途径。当电流通过人体的内部重要器官时，后果就严重。例如通过头部，会破坏脑神经，使人死亡。通过脊髓，会破坏中枢神经，使人瘫痪。

通过肺部会使人呼吸困难。通过心脏，会引起心脏颤动或停止跳动而死亡。这几种伤害中，以心脏伤害最为严重。根据事故统计得出：通过人体途径最危险的是从手到脚，其次是从手到手，危险最小的是从脚到脚，但可能导致二次事故的发生。

4．电流的种类。电流可分为直流电、交流电。交流电可分为工频电和高频电。这些电流对人体都有伤害，但伤害程度不同。人体忍受直流电、高频电的能力比工频电强。所以，工频电对人体的危害最大。

5．触电者的健康状况。电击的后果与触电者的健康状况有关。根据资料统计，肌肉发达者、成年人比儿童摆脱电流的能力强，男性比女性摆脱电流的能力强。电击对患有心脏病、肺病、内分泌失调及精神病等患者最危险。他们的触电死亡率最高。另外，对触电有心理准备的，触电伤害轻。

参考资料：百度百科——电流

串联电路和并联电路的区别

我物理学的不好我不知道怎样分别串联电路和并联电路串联只有一条导线那并联呢我不知道怎样分别并联电路如图物理学的好的大虾可以告诉我怎样区别并联电路吗？要通俗易懂不要讲的太科学...

我物理学的不好
我不知道怎样分别串联电路和并联电路
串联只有一条导线
那并联呢 我不知道怎样分别并联电路 如图
物理学的好的大虾可以告诉我怎样区别并联电路吗？要通俗易懂 不要讲的太科学. 展开

这个是并联啦！
串联电路中电流只有一条通道，并联中电流有很多通道且干路电流等于支路电流之和
也就是说并联电路中，电路会在导线的岔口处分开，前提是每个导线中都有用电器（如灯泡），
然后点流多个导线会和处回合。
联系现实生活，灯泡等用电器就像收费站，导线就是环城路，一条环城路在途中分为A B两条公路，如果A B两条公路都有收费站（灯泡）那么电流（汽车）无论走那条路都是一样的（对司机来说），所以电流会分为两股分别流如A B两条公路，再从A B两公路的交点处会和在回到出发点（电源）这就是并联电路,额外告诉你电流的知识,就刚才的例子来说，如果只有A有收费站（灯泡）B没有那么电流一定走B（如果你是司机绝对会这样），但是这样绝对会导致电路短路（不能将导线在不连接用电器的情况下直接连接到电源）总的来说，电流只会走没有用电器的那条，如果每个导线都有用电器那么电流每个导线都会走。
串联更简单，就是一条只有一种路线的普通环城路，路上必定有收费站（最简单的电路：串联电路中必须有 电源 导线 用电器和开关，没有用电器就会短路）
LZ一定要学好物理，初中很重要（因为我就是初中生），考名校必看这门。物理很简单，只要上课认真，把老师每一点都听进去，说不定你一走神就溜掉一个重点，做笔记只要将定义记住就行，比如串联电路的定义是某某某，因为填空题可能会用到.要多做物理题，重复的题忽略，写那些你没写过的题，因考试中没有写过的题目绝对会将你难到。
好了这些都是我物理上的经验。

并联电路和串联电路的区别

二年级的问题,不要涉及到第4章第一节后的学习内容不要和别人的答案重复哦,小心不给分!!!...

二年级的问题,不要涉及到第4章第一节后的学习内容
不要和别人的答案重复哦,小心不给分!!!

串联电路和并联电路区别
大 中 小

串联电路
并联电路

定义
电路元件逐个顺次连接起来
电路元件并列地连接起来

电路图

重点：

理解串联电路和并联电路中电流特点。

难点：

会将电流表正确接入电路。

释疑知识点：

串联电路中由于电流只在一条路径流过，所以各处电流相等。

（1）并联电路中，电流由干路分流入支路，所以各支路电流之和等于干路电流。

（2）电流表内阻很小，在电路中和导线作用类似，所以电流表只能串联在电路中，且需要注意“+”“-”接线柱及量程。

串联和并联电路的电流

例1：

判断三只电流表的读数I1，I2，I3 的关系（用粗细不同的线表示）

[解析]：
在干路上，它测的是干路总电流，在L2和L3的干路上测L2和L3电流总和，在L3支路上只测L3电流。

答案：I1>I2>I3

A组

1. 如图a，b，c三点，电流大小关系

[解析]：这是串联电路，电流处处相等。
答案：三点电流相等。

2.如图示数是0.6A，示数是1.3A，流过L2的电流是多少？

[解析]：并联电路中干路电流等于各支路电流之和在干路上， 在支路上，而读数之差就是L2支路上的电流。
答案：0.7A

B组

1．下列所示电路中，有错误的是（A、C ）

A. B. C. D.

[解析]:A图构成短路 B图是两条支路的并联电路
C图是短路 D图并联电路

⒉ 如图N接到哪是测L1支路电流，连到哪是测干路电流。

[解析]：电流表是串联在电路中使用的，使电流表与L1直接串联，就是在同一条支路里，可测L1电流，将N端与“+”接线柱相连；要测干路电流，电流表就必须在干路里，应将N与“-”接线柱相连。
答案：N与“+”接线柱连接，测L1支路电流。N与“-”接线柱连接，测干路电流。

C组

如图，在测电灯电流实验中，闭合S时，指针转到b位置。问

(1) 测量时产生这种现象的原因是 。

(2) 为了完成实验，应采取的措施是 。

[解析]：有两种可能，灯如果不亮是短路，电流过大如果灯亮，是量程太小。

答案：可能是两个原因:(1)灯亮，是量程过小，选大量程。
(2)灯不亮，出现短路，检查灯两接线柱有是否碰在一起，分开即可

串联电路和并联电路的总功率怎么算？

串联电路和并联电路的总功率都等于各功率之和

【电功率】 物理学名词，电流在单位时间内做的功叫做电功率。是用来表示消耗电能的快慢的物理量，用P表示，它的单位是瓦特（Watt），简称"瓦"，符号是W。

【具体计算方法】
1.（1）电流与电功率和电压之间的关系：I=P/U，总功率等于各功率之和 P总=P1+P2.....+Px 或U^2/R1+R2.....+Rx；

（2）或者可以把所有电阻加起来,再用P=I*I *R进行计算。

2.（1）分别求各用电器功率,然后相加.即P=P1+P2+P3+；

（2）先求总电流(I=I1+I2+I3+.),再用公式P=UI求总功率；

（3） 求总电阻(1/R=1/R1+1/R2+1/R3+.),再用公式P=I*I *R 或公式P=U*U/R求得总功率 。

【电功和电功率的区别】

电功：电能可以转化成多种其他形式的能量。电能转化成多种其他形式能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功，即电功是多少。

电功率：作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。如果在"t"（SI单位为s）这么长的时间内消耗的电能“W”（SI单位为J），那么这个用电器的电功率就是P=W/t（定义式）电功率等于导体两端电压与通过导体电流的乘积。串联电路和并联电路的总功率按照P=W/t（定义式）进行计算。

串联电路和并联电路的性质是什么

越简单越好，不要太长...

越简单越好，不要太长

串联电路：
1、电流只有一条路径；
2、用电器之间互相影响；
3、一个开关可以控制所有用电器，与其所在位置无关。
并联电路：
1、电流有多条路径；
2、用电器之间互不影响；
3、干路开关可控制所有用电器，支路开关只控制本支路的用电器。
上述是串、并联电路本身的性质，如果需要电流、电压、电阻、电功率之间的关系，你可以补充问题

举出生活中串联电路和并联电路的例子

谢谢了多举点串联电路的例子...

谢谢了
多举点串联电路的例子

家用插座全是并联的,即家里的电视机 洗衣机 电冰箱 空调 电脑 他们都是并联的；商场圣诞树上的小彩灯是串联的，你想串联电路中，一个坏了，其他全都不能工作，所以只有比较简单安全的场合才使用串联电路，其他一般都给并起来

怎样区分串联电路和并联电路

区分串并联电路可以从电路的两个特点：1、连接区分：元器件或电路首尾相接的，是串联电路。首首相接，尾尾相接是并联电路。2、电阻区分：连接后电路电阻相加的是串联电路（R+n)。而电阻成倍减小的是并联电路(R1/2)。

串联电路和并联电路

几个电路元件沿着单一路径互相连接，每个节点最多只连接两个元件，此种连接方式称为串联。以串联方式连接的电路称为串联电路。 串联电路中流过每个电阻的电流相等。因为直流电路中同一支路的各个截面有相同的电流强度。
